一、工程概況
1.本工程為某醫院19號樓結構補強改造設計
2.抗震設防烈度：7度，設計基本地震加速度值為0.10g，設計地震分組為第二組，Ⅱ類場地。
4.設計計算程序采用“結構空間有限元分析設計軟件SATWF”進行結構整體分析。并用“鑒定加固JDJG模塊”進行構建加固計算。
5.后續合理使用年限30年。
二、設計依據
1.《建筑結構荷載規范》GB50009-2012;
2.《混凝土結構設計規范》GB50010-2010;
3.《建筑抗震設計規范》GB50011-2010;
4.《混凝土結構加固設計規范》GB50367-2013;
5.《砌體結構加固設計規范》GB50702-2011;
6.《混凝土結構加固構造》13G311-1;
7.《建筑結構加固工程施工質量驗收規范》GB50550-2010;
8.《混凝土結構工程施工質量驗收規范》GB50204-2015;
9.《建筑工程抗震設防分類標準》GB 50223-2008;
10.《砌體結構設計規范》GB50003-2011;
11.《建筑抗震加固技術規程》JGJ116-2009;
12.《混凝土結構耐久性設計規范》GB/T 50476-2008;
13.《建鏡抗震鑒定標準》G850023-2009;
14.《建筑結構加固施工圖設計表示方法》07S6111-1;
15.《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》11G101-1
16.《房屋建筑抗震加固》12G619-2;
17.原鑒定報告，業主提供的改造位置圖。
三：設計內容

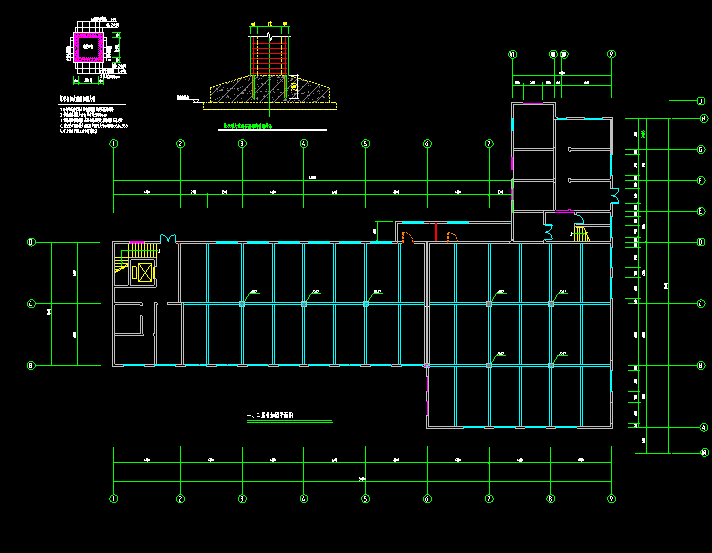

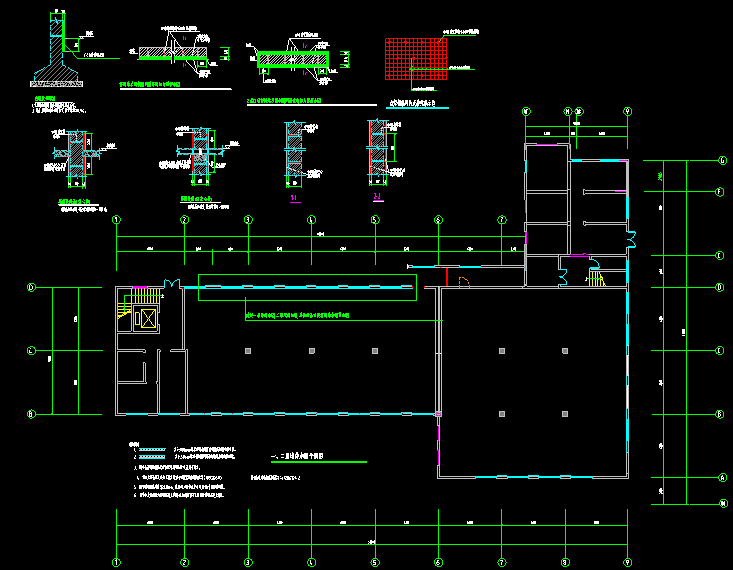

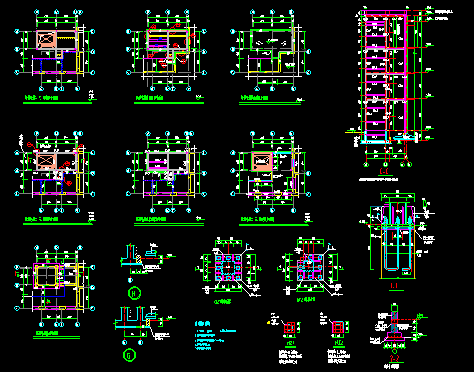

以下為設計圖紙示意圖。
