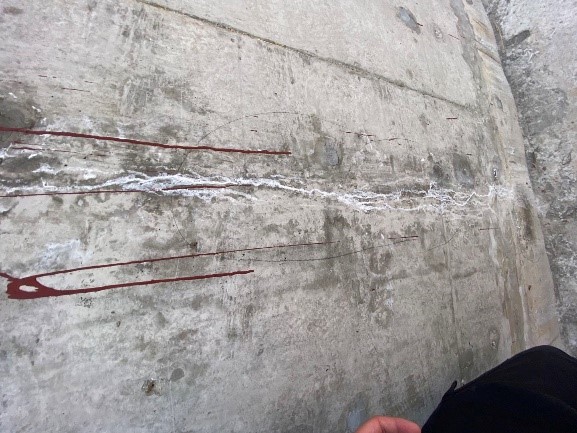

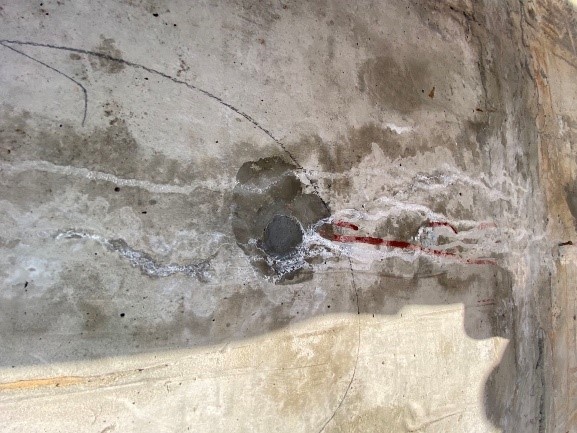

裂縫成因:
混凝土硬化期間水泥放出大量水化熱，內(nèi)部溫度不斷上升，在表面引起拉應力。后由于受到基礎(chǔ)或老混凝土的約束，氣溫的降低也會在混凝土表面引起很大的拉應力。當這些拉應力超出混凝土的抗裂能力時，即會出現(xiàn)裂縫。許多混凝土的內(nèi)部濕度變化很小或變化較慢，但表面濕度可能變化較大或發(fā)生劇烈變化。如養(yǎng)護不周、時干時濕，表面干縮形變受到內(nèi)部混凝土的約束，也往往導致裂縫。在施工中混凝土由最高溫度冷卻到運轉(zhuǎn)時期的穩(wěn)定溫度，往往在混凝土內(nèi)部引起相當大的拉應力。有時溫度應力可超過其它外荷載所引起的應力，因此掌握溫度應力的變化規(guī)律對于進行合理的結(jié)構(gòu)設(shè)計和施工極為重要。 裂縫分析：
大體積混凝土因其體積很大,水化產(chǎn)生的大量水化熱無法在短時間內(nèi)散失,從而使其內(nèi)部溫升既快又高.一般水化開始后3~5 d左右,內(nèi)部溫度可達到最高值,此時體積亦急劇膨脹.隨后,由于水化產(chǎn)生的熱量減少,伴隨熱量的散失,混凝土內(nèi)外溫度開始緩慢下降,同時體積收縮. 由于導熱性差,大體積混凝土內(nèi)外降溫速度明顯不同,內(nèi)部降溫很慢,外部降溫很快，內(nèi)外收縮程度也隨之不同,外部收縮大于內(nèi)部收縮.這種內(nèi)外收縮的差異使得混凝土內(nèi)部給外部提供了約束,產(chǎn)生了外表的約束拉應力.內(nèi)外溫差過大時,拉應力超過混凝土抗拉強度,混凝土產(chǎn)生表面裂縫。
