一、工程概況

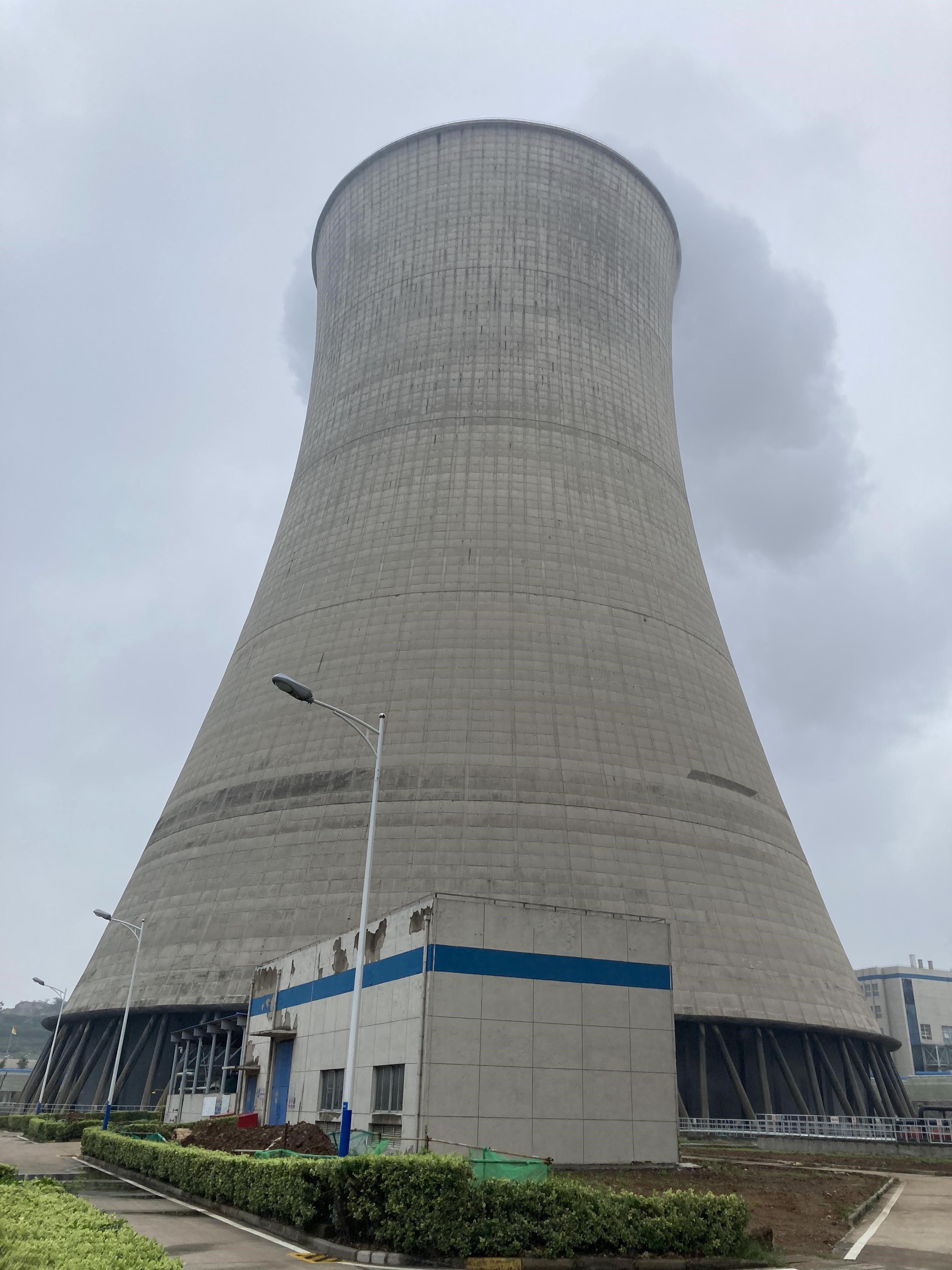

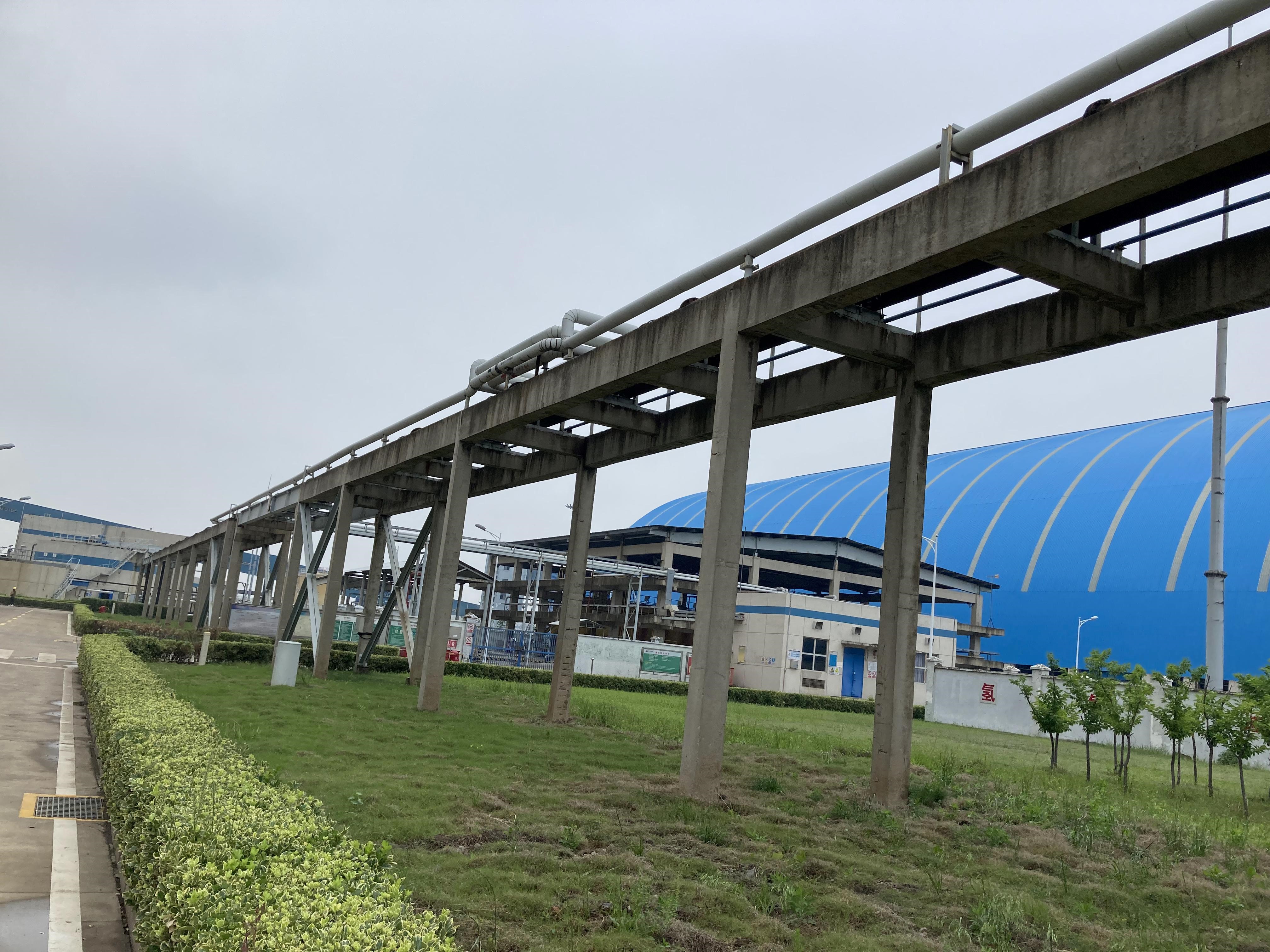

電廠冷卻塔、輸煤橋架及綜合管架結構安全性檢測鑒定工程。該項目位于安徽省蚌埠市，本次檢測鑒定分為三個部分，冷卻塔、輸煤橋架及綜合管架結構安全性檢測鑒定。綜合管架始建于2007年12月，上部為鋼筋凝土框架結構。冷卻塔始建于2006年9月，所有鋼筋混凝土構件除人字柱預制外，其余均為現澆混凝土結構，總高度約為151米。輸煤橋架始建于2008年1月份，下部為鋼筋混凝土條形基礎，上部為鋼筋混凝土框架結構，局部為鋼結構。
該地區基本風壓0.35kPa，基本雪壓0.45kPa，抗震設防烈度為7度，抗震措施為8度，設計地震分組為第一組，場地類別為Ⅱ類。
一、鑒定檢測目的、內容
由于建筑使用時間悠久，結構出現多出損傷，現為了解該冷卻塔、輸煤橋架及綜合管架結構安全性故受業主委托，對該項目中建筑物進行結構質量安全性檢測鑒定。
一、鑒定檢測目的、內容
由于建筑使用時間悠久，結構出現多出損傷，現為了解該冷卻塔、輸煤橋架及綜合管架結構安全性故受業主委托，對該項目中建筑物進行結構質量安全性檢測鑒定。
二、檢測依據
1、《建筑工程施工質量驗收統一標準》GB 50300-2013；
2、《建筑地基與基礎工程施工質量驗收規范》GB 50202-2018；
3、《建筑結構檢測技術標準》GB/T 50344-2004；
4、《混凝土結構工程施工質量驗收規范》GB 50204-2015；
5、《鋼結構工程施工質量驗收規范》GB 50205-2001；
6、《混凝土結構現場檢測技術標準》GB/T 50784-2013；
7、《鋼結構現場檢測技術標準》GB/T 50621-2010；
8、《建筑結構荷載規范》GB 50009-2012；
9、《混凝土結構設計規范》GB 50010-2010；
10、《鋼結構設計標準》GB 50017-2017；
11、《建筑變形測量規范》JGJ 8-2016；
12、《工程測量規范》GB 50026-2007；
13、《回彈法檢測混凝土強度技術規程》JGJ/T 23-2011；
14、《混凝土中鋼筋檢測技術標準》JGJ/T 152-2019；
15、《里氏硬度計現場檢測建筑鋼結構鋼材抗拉強度技術規程》DGJ32/TJ 116-2011；
16、《碳素結構鋼》GB/T 700-2006；
17、《低合金高強度結構鋼》GB/T 1591-2018；
18、本工程的設計施工圖、原材料試驗報告等相關資料。
三、鑒定檢測儀器
|
序號 |
工作設施、設備名稱 |
規格型號 |
編號 |
檢定有效期 |
|
|
|
|
1 |
數顯回彈儀 |
ZBL-S260 |
3034 |
2021.09.02 |
|
|
2 |
碳化深度測量?jī)x |
HC-TH01 |
ND-JG-80 |
2021.09.15 |
|
|
3 |
數顯卡尺 |
0～300mm |
509030494 |
2021.09.13 |
|
|
4 |
激光測距儀 |
LM50 |
701108730 |
2021.02.23 |
|
|
5 |
樓板厚度檢測儀 |
ZBL-T720 |
T21712076 |
2021.01.06 |
|
|
6 |
全數字超聲波探傷儀 |
AYUT-8188 |
10810452 |
2021.09.14 |
|
|
7 |
裂縫測寬儀 |
HC-CK102 |
1611806159 |
2021.01.03 |
|
|
8 |
工程檢測器 |
JZC-2 型 |
ND-JG-16 |
2021.06.04 |
|
|
9 |
全站儀 |
TS09PLUS1″R500 |
1410983 |
2021.01.17 |
|
|
10 |
GPS接收機 |
V90 |
VA11624073 |
2021.11.08 |
|
|
11 |
一體式鋼筋掃描儀 |
HC-GY61T |
1141801018 |
2021.10.16 |
|
|
12 |
一體式鋼筋掃描儀 |
HC-GY61T |
114712635 |
2021.07.02 |
|
|
13 |
里氏硬度計 |
TH110 |
ND-DC-140 |
2021.07.06 |
|
|
14 |
游標卡尺 |
0～300mm |
K16K255943 |
2021.05.02 |
|
|
15 |
鋼卷尺 |
5m |
160047 |
2021.09.13 |
|
|
16 |
筆記本 |
聯想 |
/ |
/ |
|
|
17 |
相機 |
SONY |
/ |
/ |
|
|
18 |
汽車 |
大眾帕薩特 |
/ |
/ |
|
|
19 |
爬梯 |
/ |
/ |
/ |
|
五、 鑒定檢測方法
5.1原材料見證取樣試驗資料核查
5.2結構實體外觀質量檢查
5.3結構實體位置與尺寸偏差檢測
5.4結構實體混凝土強度檢測
5.5結構實體混凝土碳化深度檢測
5.6混凝土鋼筋保護層厚度檢測
5.7鋼結構防腐涂層厚度檢測
5.8鋼結構構件鋼材厚度檢測
5.9鋼材抗拉強度檢測
5.10構件撓度檢測
六、 綜合管道檢測結果
6.1外觀質量檢查
6.2柱垂直度測量結果
6.3梁構件撓度檢測
6.4混凝土強度檢測結果
6.5結構實體鋼筋間距檢測結果
6.6混凝土鋼筋保護層厚度檢測結果
七、 輸煤橋架檢測結果
7.1外觀質量檢查
7.2柱垂直度測量結果
7.3梁構件撓度檢測
7.4混凝土強度檢測結果
7.5結構實體鋼筋間距檢測結果
7.7混凝土鋼筋保護層厚度檢測結果
7.8鋼板牌號推定
7.9鋼構件截面尺寸
7.10鋼構件涂層厚度檢測
八、 冷卻塔檢測結果
8.1外觀質量檢查
8.2混凝土強度檢測結果
8.3結構實體鋼筋間距檢測結果
8.4混凝土鋼筋保護層厚度檢測結果
九、 承載能力計算
7.1材料強度及參數取值

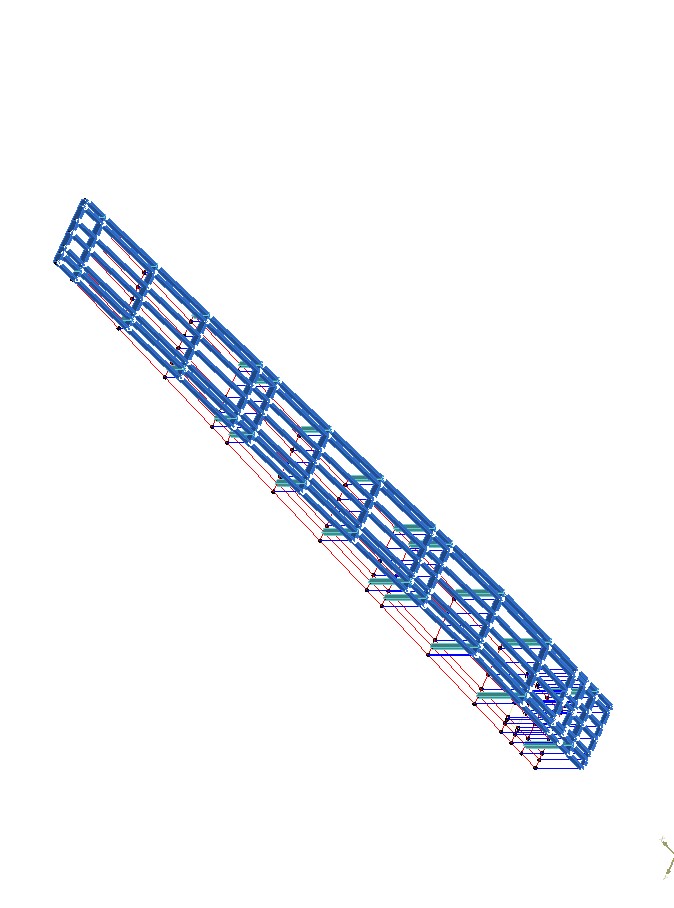

7.2模型圖
7.3模型計算結果
